E2D I3 建構筆記( 三 )

 E2D I3  建構筆記 第三篇 距離前一篇 有點時間,除了跑去玩 Cyclone PCB 還是去驗證些I3 的疑惑,Z 傳動軸 到底是M5 好還是M8還是 M6 為什麼 有這樣的疑惑,因為看到這一篇  Z Banding Troubleshooting。但為什麼不是滾珠螺桿,因為 Prusa I3 的原始訴求 是 低成本,最小的BOM,簡單的裝配和校準程序,已經鼓勵在全球進一步發展越來越多的Prusa i3“變體”,具有不同的部件,不同的材料和不同的組裝過程,但它們完全符合原始Prusa i3的一般外觀,部件組裝,尺寸和功能。

E2D I3 壓克力組裝
 這一篇主要是說明 壓克力的組裝。

e2d_i3_frame.dxf

要切壓克力前要先 DIY 雷雕機 , 報名網址: 雷射技研-DIY雷射雕刻機研究社團 請向陳大洽詢。請支持自創的研究精神。

e2d_i3_frame.dxf

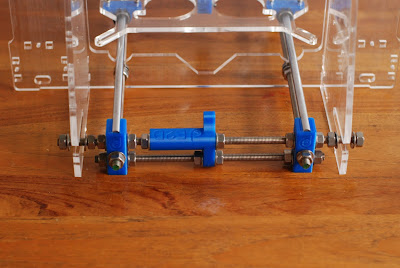

滑床台置入壓克力主框內
將滑床台置入壓克力主框內,左右二側牙條置入壓克力主框槽內並用原先預先置入的M8螺帽及墊片夾住壓克力主框。(此時全都手指頭鎖上就好,因為最後調校時再用工具鎖緊)


量測滑床台上的光桿末端到壓克力主框的距離為130 ± 5mm ,重點是另一支光桿也要同等距離。

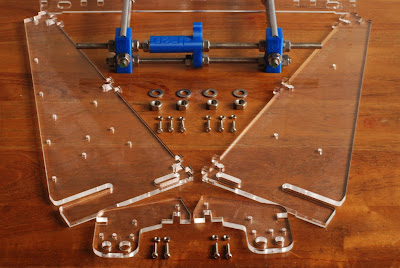

三角支撐組
  • 壓克力
    • 電源三角支撑X1片
    • 電路三角支撑X1片
    • 三角固定X2片
  • 螺帽
    • M8 X4顆
    • M3 方型螺帽 X10 個
  • 螺栓
    • M3內六角螺栓 長:16mm X10
  • 墊片
    • 外徑:16mm內徑:8.5mm6 厚:1.5mm X 4片
  • 工具
    • 手指頭

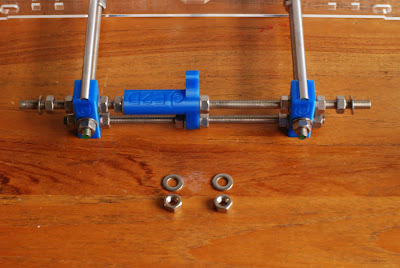

後方上桿左右兩側鎖入M8後再套入墊片
先將後方上桿左右兩側鎖入M8螺帽後再套入墊片.

三角支撐後方固定
 再將電源三角支撑嵌入壓克力主框並置入後方上桿,套入墊片鎖上M8螺帽;另一側同樣將電路三角支撑嵌入壓克力主框並置入後方上桿,套入墊片鎖上M8螺帽。(此時全都手指頭鎖上就好,因為最後調校時再用工具鎖緊)
三角前方固定

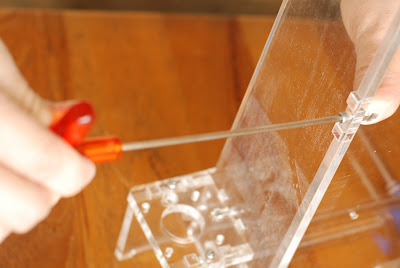

三角支撑嵌入壓克力主框都有供固定的螺栓孔 ,三角支撐壓克力有供塞入M3方型螺帽的孔洞,鎖上M3長16 螺栓,左右各三。(此時全都手指頭鎖上就好,因為最後調校時再用工具鎖緊)
三角支撐上方固定
同樣在左右兩側上端套上三角固定壓克力,塞好M3方型螺帽,鎖上M3長16 螺栓,左右各 二。(此時全都手指頭鎖上就好,因為最後調校時再用工具鎖緊)

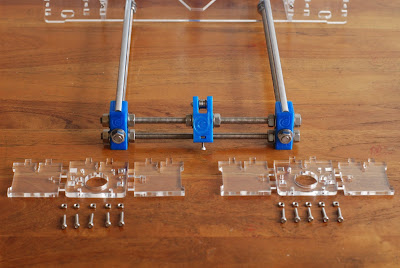

Z軸馬逹固定座

  • 壓克力
    • Z軸馬逹上板 X2片
    • Z軸馬逹側板 X2片
  • 螺帽
    • M3 方型螺帽 X10 個
  • 螺栓
    • M3內六角螺栓 長:16mm X10
  • 工具
    • 手指頭
左右Z軸馬逹固定座
同樣在Z軸馬逹上板 左右兩側上端套上Z軸馬逹側板壓克力,塞好M3方型螺帽,鎖上M3長16 螺栓,左右各二。此時要注意Z軸馬逹上板的大小孔

同樣左右Z軸馬逹固定座後端嵌入壓克力主框板壓克力的左右二側,塞好M3方型螺帽,鎖上M3長16 螺栓,左右各三。此時要注意左右Z軸馬逹上板的小孔左邊靠左,右邊靠右。

    很多人 DIY 3D Prusa I3印出的結果不是很穏定,很多是因為基座沒有調整固定好>.< 。基座沒有調整固定好,就算是換成鋁架或是金屬框還是換成滾珠螺桿結果還是印不好。

套一句諺語:樹頭若顧好在,就勿會怕樹尾做風颱。

調整這個過程有點像似 鏟花 經驗的累積 ,只能意會不能言傳,但鏟花技師也需要一些輔具 ,所以我們也需要一些工具。


調整固定輔具
  • 工具
    • 角尺(可用三角板替代)
    • 水平儀
    • 13號扳手X2(或活動板手)
    • 2.5mm 六角扳手
    • 螺絲固定膠
    • 40 CM鋼尺
首先找一個真平度要好的平台,基座置於平台上進行調校,記得基座一定要平貼平台。

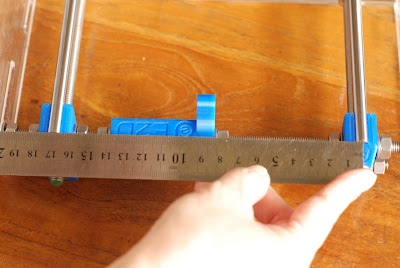

滑床台前後上光桿相距17cm
先調整前後滑台光桿相距位置一致17cm 。

滑床台後上光桿,左右各相距壓克力主框13cm
滑床台上光桿,左右各垂直壓克力主框
並調整滑床台後上光桿,左右各相距壓克力主框13cm。也要同時注意滑床台上光桿,左右有沒有垂直壓克力主框 。

鎖緊四支Corners 上的M8螺帽
壓克力主框
接著就鎖緊四支Corners 上的M8螺帽,並夾緊壓克力主框。再測我們剛量測的點,如果有誤差,就再調整,直到你覺得完美~

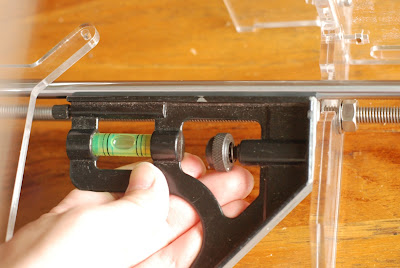

夾緊三角支撑壓克力
換固定左右三角支撑壓克力,調校三角支撑壓克力與壓克力主框垂直後夾緊壓克力主框。再

鎖緊壓克力相嵌的M3螺栓
鎖緊壓克力相嵌的全部M3螺栓。

鎖緊Y Busing螺栓
移動滑台,觀測水平
接著鎖緊Y Busing螺栓,並移動滑台,觀測水平;是否在水平內,沒如有可調整Y Busing螺栓直到水平。

上螺絲膠
只轉動上完膠的扳手,另一支扳手不動。才不會造成位置移動
最後就是上膠,要上螺絲的主要部分是四支Corners 上的M8螺帽及夾緊壓克力主框M8螺帽。
上膠重點:
  1. 一次只放鬆單顆螺帽,另一側M8螺帽不動。
  2. 螺絲膠只點一點,不要點太多。
  3. 扳手只旋轉上膠M8螺帽,另一側扳手保持不動。
注意上面三點原則,才不會造成調校好的平台因上膠產生誤差。

完成 E2D I3 壓克力組裝
